Datasheet

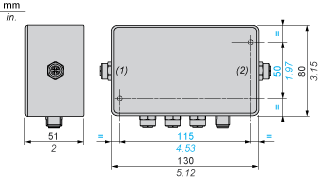

Technical Drawings

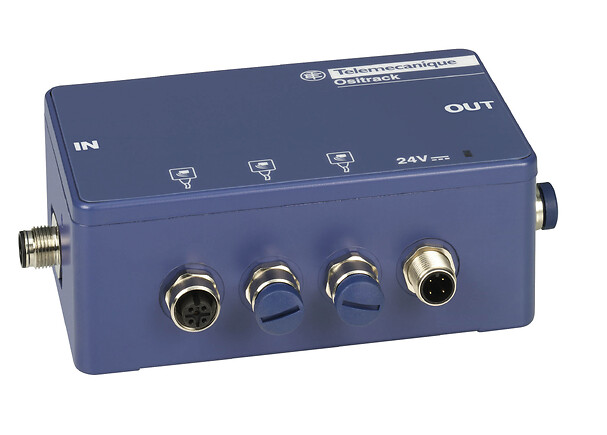

Connection Boxes
Modbus Connections
Modbus Connections
Modbus Connections
Modbus Connections
Pin no. | Signal |
---|---|
1 | Drain (Modbus-SHLD) |
2 | + 24 VDC |
3 | 0 V/Modbus-GND |
4 | D0 |
5 | D1 |
Pin no. | Signal |
---|---|
1 | + 24 VDC |
2 | + 24 VDC |
3 | 0 VDC |
4 | 0 VDC |
Pin no. | Signal |
---|---|
1 | Drain (Modbus-SHLD) |
2 | - |
3 | 0 V/Modbus-GND |
4 | D0 |
5 | D1 |
Pin no. | Signal |
---|---|
1 | Drain (Modbus-SHLD) |
2 | - |
3 | 0 V/Modbus-GND |
4 | D0 |
5 | D1 |
